تجهیزات تست باتری IEC 62133 EV UL2580 RESS 100kN تجهیزات تست خرد شدن

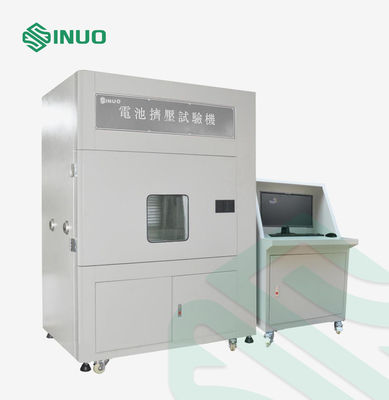

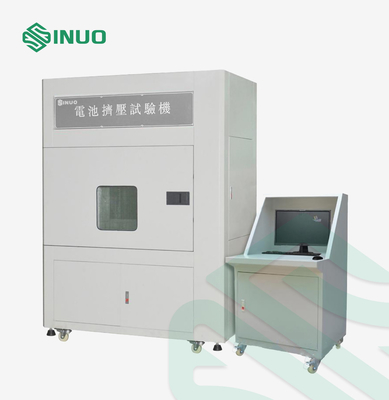

بررسی اجمالی تجهیزات

1. الزامات درجه ضد انفجار:

1.1 درجه کلی: درجه ضد انفجار Exsd IIBT4.

1.2 فن اگزوز: از موتور ضد انفجار مقاوم در برابر دمای بالا استفاده کنید.

1.3 چراغ: روشنایی بالا ضد انفجار.

1.4 سوئیچ: کلید ضد آتش و انفجار.

1.5 درب تجهیزات: ضد حریق و توری محافظ فولاد ضد زنگ.

2. سیستم عامل:

2.1 حالت های عملیات دستی و خودکار و دو فرم فرآیند ضربه ثابت و فشار ثابت را تنظیم کنید.

2.2 حالت دستی نیازی به ویرایش فرآیند ندارد و شرایط به صورت دستی کنترل می شود.حالت خودکار این است که به طور خودکار مطابق با فرآیند ویرایش شده (جابجایی، فشار، زمان نگهداری فشار و غیره) کار کند.

2.3 با توجه به نیازهای خاص مشتریان، ما می توانیم به طور خاص طراحی و تولید کنیم تا نیازهای فرآیند تولید مشتری و پیکربندی اختیاری را تا حد زیادی برآورده کنیم.

2.4 افقی و عمودی / سرعت قابل تنظیم و ثابت / دستگاه اطفاء حریق خودکار / سیستم نظارت تصویری / 5T-2000T قابل سفارش ویژه

3. سیستم جمع آوری داده ها:

3.1 توسعه و طراحی با ARM7+μC/OSⅡ، فرکانس را می توان به صورت آنلاین حداقل 10 میلی ثانیه در زمان واقعی تنظیم کرد، و جابجایی و فشار را می توان به طور مستقل برنامه ریزی کرد.

3.2 ماژول نمونه برداری داده چند کاناله، کانال دریافت ولتاژ و دما از حالت N*4 (قابل گسترش) استفاده می کند.

3.3 مجهز به پورت های سریال RS232 و RS485، که می تواند به ابزارهای آزمایشی متعدد برای تحقق جمع آوری خودکار داده ها، با توانایی ضد تداخل قوی متصل شود.

3.4 کل فرآیند نظارت تصویری در آزمون برای اطمینان از دقت بالای داده های تست و عملکرد پایدار اتخاذ می شود.

3.5 داده ها به طور خودکار ثبت و به صورت آنلاین ذخیره می شوند و گزارش آزمایش به طور خودکار تولید می شود.

4. اصل:

سیستم اکتساب داده در تجهیزات کنترل نظارت شده قرار می گیرد و سیگنال ولتاژ یا دمای تجهیزات نمونه برداری می شود و از طریق سنسور نگهداری می شود و به مبدل A/D ارسال می شود تا به سیگنال دیجیتال تبدیل شود و سپس سیگنال به FIFOهنگامی که داده های ذخیره شده در FIFO به عدد مشخصی رسید، توسط ARM7 از FIFO خوانده می شود و سپس از طریق اتصال اترنت ARM7 یا RS232 به کامپیوتر میزبان ارسال می شود.با توجه به اینکه ممکن است دستگاه های زیادی برای نظارت وجود داشته باشد، چندین کانال اکتساب طراحی شده و از سوییچ آنالوگ عبور کرده و سپس وارد مبدل A/D می شوند.CPLD هسته کنترل کل سیستم است.سوئیچینگ کانال اکتساب، شروع/توقف مبدل A/D، مولد آدرس ذخیره سازی داده های تبدیل شده در FIFO و ایجاد یک درخواست وقفه برای اطلاع رسانی به ARM7 برای خواندن و ذخیره آن در FIFO.داده ها و غیره

5. سیستم هیدرولیک:

سیستم هیدرولیک از یک سیستم تامین روغن پمپ متغیر، یک بلوک دریچه کنترل متمرکز جریان بزرگ، یک فیلتر مکش روغن در ورودی روغن پمپ و یک فیلتر روغن فشار بالا در خروجی پمپ برای جلوگیری از ورود ناخالصی ها به سیستم هیدرولیک استفاده می کند. برای اطمینان از عملکرد طبیعی مدار روغن.دمای روغن، نمایشگر سطح روغن، فیلتر هوا و سایر دستگاه ها در سیستم وجود دارد.مخزن سوخت یک سازه جوش داده شده با صفحه فولادی با یک پنجره تمیزکننده و یک پلاگ پیچ برای تخلیه روغن و فاضلاب در پایین است.

6. سیستم ضد انفجار

این صفحه فولادی ضخیم شده دو لایه و طراحی شبکه محافظ فولاد ضد زنگ را اتخاذ می کند و تمام اجزای الکتریکی از اجزای ضد انفجار و اقدامات عایق محافظ استفاده می کنند.
