اتاق تست اسپری آب EVSE IEC 61851 اتاق تست دمای بالا IPX9

اتاق تست اسپری آب EVSE IEC 61851 اتاق تست دمای بالا IPX9

نام تجاری:	Sinuo
شماره مدل:	SN4412-36CBM
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	1 ست / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

اندازه اتاقک داخلی:

3000*4000*3000 میلی‌متر (D*W*H)

بزرگترین حجم نمونه:

2100x900x1000 میلی‌متر (HxWxL)

کوچکترین حجم نمونه:

500*500*500 میلی‌متر (HxWxL)

دمای آب اسپری:

RT~90℃ را می توان تنظیم کرد

فشار پاشش آب:

8000 × 10000 کیلو پاسکال

جریان اسپری آب:

14 تا 16 لیتر در دقیقه

مطابق با استاندارد:

IEC 61851

مدت گارانتی:

یک سال

جزئیات بسته بندی:

دیگر

قابلیت ارائه:

1 ست / ماه

برجسته کردن:

اتاق تست اسپری آب EVSE

اتاق تست اسپری آب IEC 61851

اتاق تست دمای بالا EVSE

توضیحات محصول

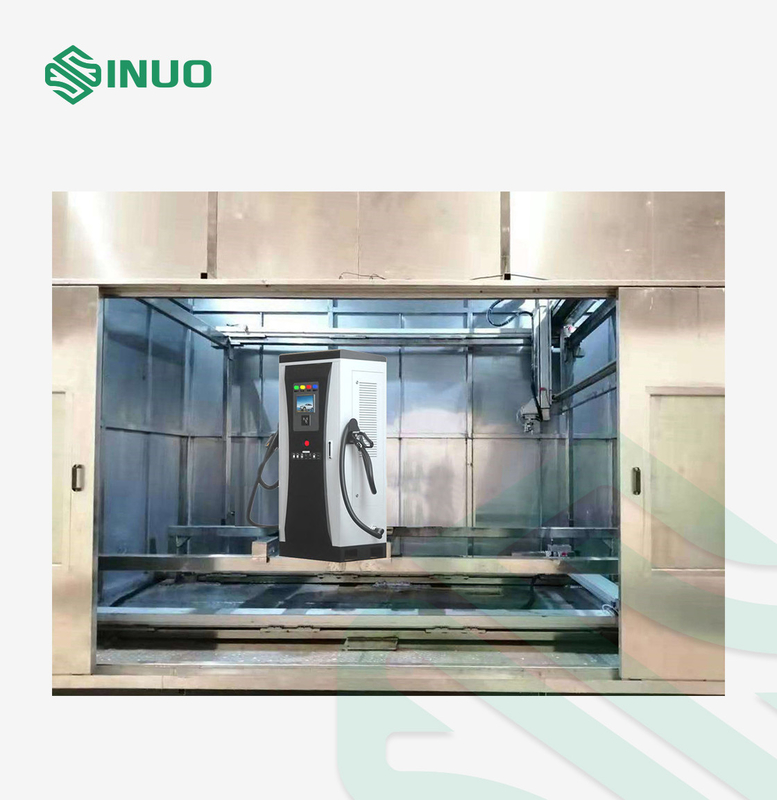

IEC 61851-22 EVSE IPX9 اتاق تست ورود آب با فشار بالا

استانداردها و بندهای منطبق

این اتاق آزمایش آب پرفشار فشار بالا IPX9K با الزامات تست IEC 60529 IPX9 مطابقت دارد، طبق IEC 61851-22 Claus 8.4 مورد نیاز است، می تواند برای آزمایش سیستم های شارژ خودروی الکتریکی استفاده شود.

پارامترهای فنی

اندازه قاب داخلی	300040003000 میلی‌متر (DWH)
اندازه قاب بیرونی	تقریبا400050004000 میلی‌متر (DWH) (خانه شیشه‌ای، کانال زهکشی و کاربران مهندسی زمین توسط خودشان اداره می‌شوند).
بزرگترین نمونه کاربر	2100x900x1000 میلی متر (HxWxL)؛وزن نمونه: 500 کیلوگرم
کوچکترین نمونه کاربر	500500500 میلی متر (HxWxL)؛وزن نمونه: 30 کیلوگرم
سیستم آب پاشی	متشکل از یک پمپ آب فشار و دمای بالا ایتالیایی، فشار سنج آب با فشار و دمای بالا، شیر برقی فشار و دمای بالا و لوله هیدرولیک فشار و دمای بالا.
دمای آب اسپری کنید	RT~90℃ را می توان تنظیم کرد (RT دمای محیط است)
زاویه اسپری	اسپری می تواند تمام سطح نمونه را پوشش دهد و زاویه پاشش عمود بر سطح نمونه است.
فشار پاشش آب	8000 × 10000 کیلو پاسکال
جریان اسپری آب	14 تا 16 لیتر در دقیقه
فاصله بین نازل و نمونه	25±175 میلی متر
زمان پاشش آب	30S/m2 (قابل تنظیم)
کنترل زمان عملیات	1s × 9999h59min59s (قابل تنظیم)
سطح دریافت کننده	قسمت های بالایی و اطراف محصول
فشار سنج اسپری آب	می تواند فشار اسپری آب را نمایش دهد
سیستم کنترل	سیستم کنترل صفحه لمسی به طور مستقل توسط شرکت ما مورد تحقیق و توسعه قرار گرفته است.
مخزن آب گرمایش (انکوباتور)	1 کامپیوتر
نمونه حمل ماشین	500 کیلوگرم
تعداد نازل	3 عدد، یکی در بالا نصب شده تا سطح بالایی نمونه را اسپری کند.یکی نصب شده در کنار برای اسپری کردن سطح اطراف نمونه؛و نهایی در قسمت پایین نصب می شود تا سطح زیرین نمونه را اسپری کند.

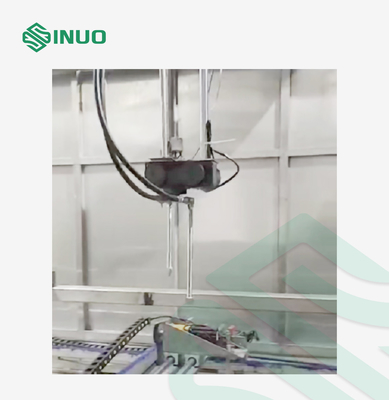

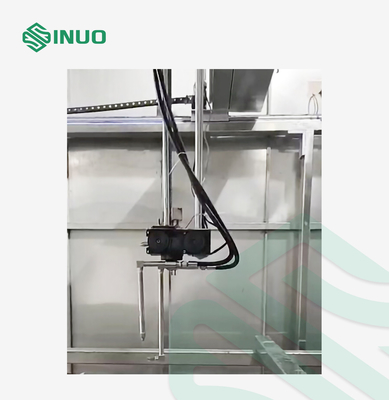

مسیر اسپری	مسیر حرکت S شکل را به عنوان اصل حرکت جت در نظر بگیرید و از چهار موتور سروو برای طراحی بازوی ربات برای تکمیل اسپری آب در 5 طرف استفاده کنید.با 30S در هر متر مربع به عنوان زمان آزمایش مرجع اصلی، کل مسیر را می توان برای تکمیل زمان تنظیم کرد و می تواند در 150-300S (5 متر مربع) تنظیم شود.هنگام تنظیم، اپراتور می تواند اندازه را با توجه به ابعاد، طول، عرض و ارتفاع محصول وارد کند.سیستم دستکاری کننده به طور خودکار مسیر آزمایشی را برای آزمایش منظم تکمیل می کند.پس از اتمام تست، بازو به نقطه اصلی باز می گردد و دستگاه دارای پیام های صوتی و نوری است.
روش قرار دادن نمونه	1. یک لیفتراک برای بارگیری و تخلیه نمونه ها اتخاذ کنید و مشتری لیفتراک باید آن را توسط کاربر تهیه کند (تامین کننده مشخصات را ارائه می دهد). 2. وسیله نقلیه هوایی را بپذیرید تا نمونه ها را تا درب تجهیزات بلند کند و سپس از کامیون نمونه دستی بخواهید تا به فضای آزمایشی پیش برود.پس از بسته شدن در، سیستم از شما می خواهد که یک آزمایش رسمی انجام شود.
سیستم آب خالص	تجهیزات آب خالص 50 لیتر در ساعت تهیه کنید، منبع آب را برای گرم کردن و اسپری آب برای بازیافت تهیه کنید.
منبع تغذیه	AC380V سه فاز پنج سیم، 50 هرتز;قدرت: حدود 100 کیلووات (بدون بار)؛مجهز به یک سوئیچ هوا 120 آمپر به طور جداگانه، سوئیچ هوا باید دارای پایانه های سیم کشی باشد و سیم برق ≥50 متر مربع است.
سیستم گردش آب	1) منبع آب قابل بازیافت نیست (به دلیل کثیف شدن منبع آب پس از آزمایش باتری، توصیه می شود آب مصرف شده را به مخزن فاضلاب تخلیه کنید). 2) اگر کاربر به بازیافت آب فکر می کند، لطفاً استخر برگشتی و استخر تمیز را از قبل آماده کنید. 3) کاربر خط لوله باید از قبل آماده شود. 4) اندازه استخر برگشتی: 1000 * 1000 * 1500 میلی متر (D * W * H) 5) اندازه مخزن آب شفاف: 1000 * 1000 * 1200 میلی متر (D * W * H) 6) دستگاه تصفیه آب (اختیاری) اگر کاربران به بازیافت آب فکر می کنند، لطفاً استخر برگشتی و استخر تمیز را از قبل آماده کنید.
دستگاه فیلتر آب (اختیاری، هزینه اضافی است)	پس از سرازیر شدن آب در فرآیند آزمایش به استخر برگشتی، آب موجود در استخر تمیز توسط پمپ آب تمیز استخر به مخزن فیلتر کیسه ای پمپ می شود و آب تصفیه شده به مخزن آب بازگردانده می شود.
مواد سازه
نازل	لوله هیدرولیک از جنس استنلس استیل SUS 304
مخزن آب	SUS 304 فولاد ضد زنگ
لوازم جانبی کنترل برق	از برندهای معروف بین المللی مانند اشنایدر و امرون استفاده کنید

بررسی اجمالی تجهیزات

اتاق آزمایش از یک میز آزمایش، یک مخزن ذخیره آب، یک جعبه کنترل، یک منطقه بافر آبگیری محصول و یک سیستم اسپری تشکیل شده است.ابعاد اتاق آزمایش را می توان با توجه به نمونه های خاص مشتری سفارشی کرد.

سیستم گرمایش:

سیم گرمایش استفاده شده در فرکانس بالا در این سیستم بسیار مهم است.انتخاب نادرست مواد لوله گرمایش عمر کوتاهی دارد و مستعد اتصال کوتاه قیف است.برای کاربران با نیازهای بالا بسیار ناخوشایند و ناراحت کننده است و به طور جدی بر پیشرفت بازرسی تولید تأثیر می گذارد.به همین دلیل، این شرکت جدیدترین نوع جدید قاب گرمایشی سرامیکی را تولید کرده است.جنس سرامیک دارای مقاومت در برابر دمای بالا، عایق خوب است و باعث نشتی و اتصال کوتاه نمی شود.سیم گرمایشی که از وسط وارد می شود از آلمان وارد می شود و قطر سیم ضخیم با مقاومت در برابر درجه حرارت بالا و مقاومت در برابر سوزش خشک است.لوله شیشه ای کوارتز در وسط سیم گرمایش قرار می گیرد.عملکرد مهم آن جلوگیری از نرم شدن سیم گرمایش و افتادن آن در هنگام قرمز شدن سیم گرمایش است و در نتیجه اتصال کوتاه ناشی از تماس بین سیم گرمایش و فلز محفظه داخلی ایجاد می شود.

اتاق تست اسپری آب EVSE IEC 61851 اتاق تست دمای بالا IPX9 0

(لوله گرمایش مخزن آب)

اتاق تست اسپری آب EVSE IEC 61851 اتاق تست دمای بالا IPX9 1

(پمپ آب پر فشار و دمای بالا از ایتالیا وارد شده است)

اتاق تست اسپری آب EVSE IEC 61851 اتاق تست دمای بالا IPX9 2

(دومتر الکترونیکی دما و فشار بالا)

اتاق تست اسپری آب EVSE IEC 61851 اتاق تست دمای بالا IPX9 3

(نازل و نگهدارنده نمونه)

اتاق تست اسپری آب EVSE IEC 61851 اتاق تست دمای بالا IPX9 4

(سنسور کالیبراسیون فشار آب)

اتاق تست اسپری آب EVSE IEC 61851 اتاق تست دمای بالا IPX9 5

(سنسور کالیبراسیون فشار آب)

پیکربندی اصلی

نام	نام تجاری و مبدا	تعداد	واحد
کنترلر صفحه لمسی	زیمنس	1	تنظیم
کنتاکتور AC	فرانسه اشنایدر	1	کامپیوتر
رله میانی	فرانسه اشنایدر	1	کامپیوتر
فیلتر کنید	تایوان	1	کامپیوتر
موتور گردان	تایوان STS	1	کامپیوتر
سنسور	تایوان فوتک	1	کامپیوتر
دکمه فولادی ضد زنگ با نور	چین	1	کامپیوتر
فیوز	فوجی	1	کامپیوتر
کلید برق اصلی	فرانسه اشنایدر	1	کامپیوتر
شیر برقی فشار قوی	ایتالیا ام وی	5	کامپیوتر
خط لوله پیوند	لوله هیدرولیک فولاد ضد زنگ 304	5	کامپیوتر
کنترلر PLC	زیمنس	1	کامپیوتر
فلومتر الکترونیکی	چین	1	کامپیوتر
سنسور فشار الکترونیکی	سینو	1	کامپیوتر
موتور	تایوان STS	1	تنظیم
پمپ پلانجر	شاهین	1	کامپیوتر
