تجهیزات تست اشتعال پذیری دستگاه تست سیم برقی IEC 60695-2-12

IEC 60695-2-12 دستگاه تست سیم برقی برای قطعات خودروی الکتریکی

استانداردها و بندهای منطبق

IEC60695-2-10 "آزمایش خطر آتش سوزی - قسمت 2-10: روش های آزمایش مبتنی بر سیم براق/گرم - دستگاه سیم برقی و روش آزمایش رایج"

IEC 60695-2-11 "آزمایش خطر آتش سوزی - قسمت 2-11: روش های آزمایش مبتنی بر سیم گرم/ درخشان - روش تست اشتعال پذیری سیم درخشان برای محصولات نهایی (GWEPT)"

IEC 60695-2-12 "آزمایش خطر آتش سوزی - قسمت 2-12: روش های آزمایش بر اساس براق/سیم داغ- روش تست شاخص اشتعال پذیری سیم درخشان (GWFI) برای مواد"

IEC60695-2-13 "آزمایش خطر آتش سوزی - قسمت 2-13: روش های آزمایش بر اساس براق/سیم داغ- روش تست دمای اشتعال سیم برق (GWIT) برای مواد"

بررسی اجمالی تجهیزات

نمونه ها و محدودیت ها: تجهیزات الکتریکی و اجزاء و قطعات آن، مواد عایق الکتریکی جامد و سایر مواد جامد قابل احتراق و غیره.

کاربرد: این دستگاه تست تنش حرارتی جزء درخشان یا منبع حرارتی مانند مقاومت اضافه بار یا منبع اشتعال را که در مدت زمان کوتاهی ایجاد می شود شبیه سازی می کند.برای محصولات الکتریکی و الکترونیکی، لوازم خانگی و سایر مواد برای انجام آزمایش خطر آتش سوزی مناسب است.همچنین در آزمایش آتش سوزی منبع اشتعال غیر شعله ای برای تعیین دمای شروع و شاخص اشتعال فیلامنت درخشان مربوطه استفاده می شود.

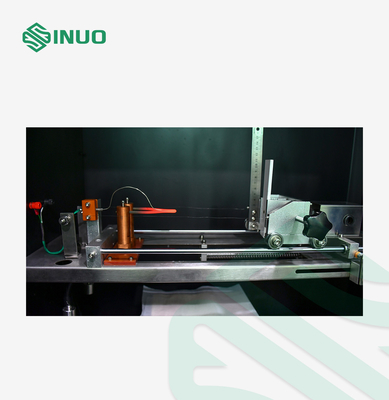

اصل آزمون:رشته درخشانی که مواد و شکل آن مورد نیاز است (Ni80/Cr20) با استفاده از تستر سیم برق با جریان زیاد تا دمای آزمایش 550 ℃ ~ 960 ℃ به مدت 1 دقیقه گرم می شود.سپس با استفاده از فشار مورد نیاز (0.95N) نمونه آزمایش به مدت 30 ثانیه به صورت عمودی می سوزد.با مشاهده اشتعال نمونه آزمایشی و جسم بستر یا زمان سوختن، کاربران می توانند در مورد خطر اشتعال محصولات الکتریکی و الکترونیکی قضاوت کنند.برای آزمایش احتراق، آزمایش دمای احتراق (GWIT)، آزمایش اشتعال پذیری و آزمایش شاخص اشتعال (GWFI) مواد عایق جامد و سایر مواد جامد قابل احتراق استفاده می شود.

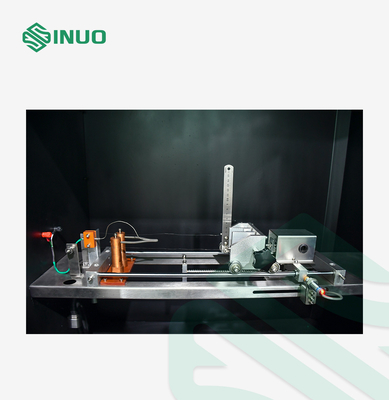

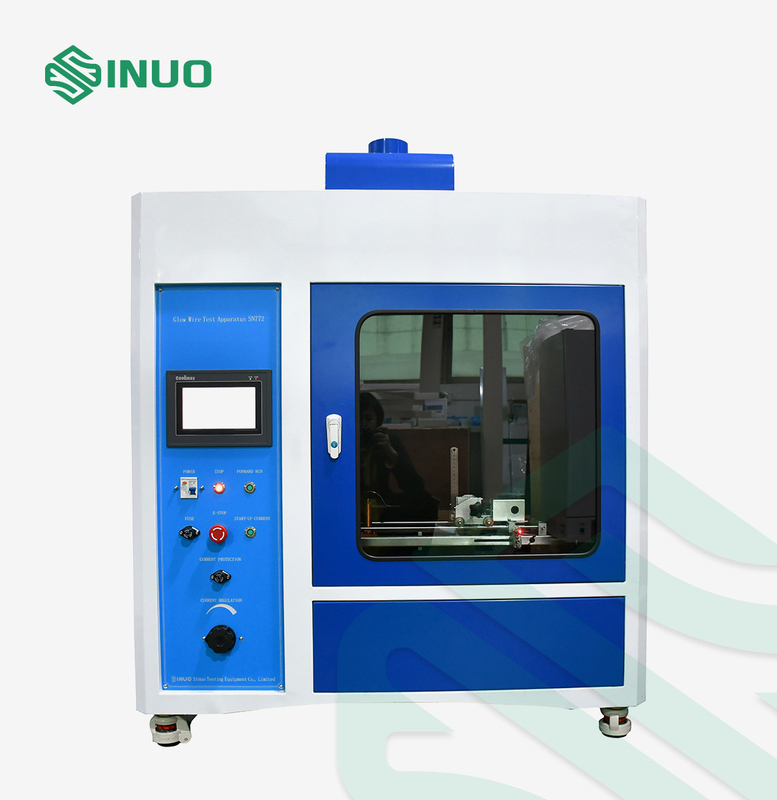

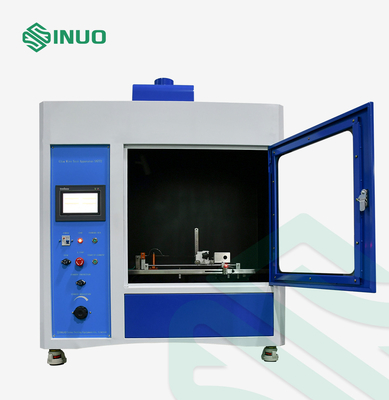

ساختار: این دستگاه با استفاده از کنترل پیشرفته PLC و صفحه نمایش لمسی رنگی 7 اینچی، دارای سوئیچ شیر برقی برای کنترل عمق سوختن نمونه آزمایشی و مجهز به گیج اندازه گیری، دارای ویژگی های دقیق و سریع می باشد.نمونه آزمایشی پس از رسیدن به زمان تنظیم شده به طور خودکار از رشته درخشان جدا می شود.این دستگاه با استفاده از ترموکوپل اصلی وارداتی بریتانیا از نوع BB K (1 میلی متر) که مقاومت آن در برابر درجه حرارت تا 1100 درجه (بیش از 1050 درجه استاندارد مورد نیاز) است، با کنترل دما دقیق است.

پارامترهای فنی
