تجهیزات تست مطابق با IEC 60529 IPX4 با نرخ جریان 10 لیتر در دقیقه و 121 سوراخ نازل محفظه تست ضد آب

تجهیزات تست مطابق با IEC 60529 IPX4 با نرخ جریان 10 لیتر در دقیقه و 121 سوراخ نازل محفظه تست ضد آب

نام تجاری:	Sinuo
شماره مدل:	SN448-3A
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 ست / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

قطر بیرونی:

Ф102 میلی متر

قطر کلاهک کروی:

SФ75.5 میلی متر

دو حلقه داخلی:

24 سوراخ، فاصله 30 درجه

چهار حلقه بیرونی:

96 سوراخ، فاصله 15 درجه

مجموع سوراخ ها:

121

قطر سوراخ:

Ф0.5 میلی متر

نرخ جریان:

10 لیتر در دقیقه ± 5٪

فشار سنج:

0-1 مگاپاسکال

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

20 ست / ماه

برجسته کردن:

اتاق تست ضد آب مطابق با استاندارد IEC 60529,تجهیزات تست IPX4 ایستگاه شارژر EV,تجهیزات تست ورودی آب کنترلی مبتنی بر PLC

EV Charger Station Testing IPX4 Test Equipment

PLC-Based Control Water Ingress Testing Equipment

توضیحات محصول

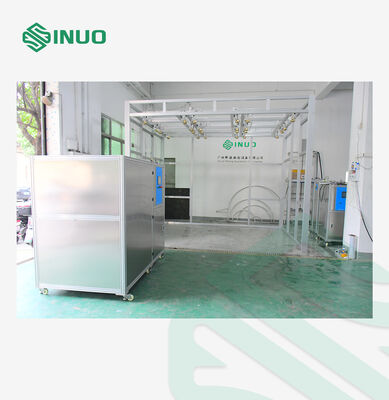

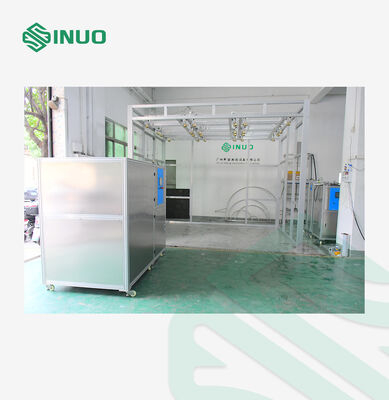

محفظه تست ضد آب IPX4 برای ایستگاه شارژ خودروهای برقی مطابق با IEC 60529

این سیستم تست ضد آب کاملاً خودکار برای ارزیابی حفاظت ورودی ایستگاه‌های شارژ خودروهای برقی مطابق با استانداردهای IEC 60529 IPX4 طراحی شده است. این تجهیز دارای کنترل هوشمند مبتنی بر PLC با عملکرد صفحه لمسی برای اتوماسیون کامل فرآیند تست اسپری است.

استانداردها و گواهینامه‌های مطابق

IEC60529:2013 درجات حفاظت ارائه شده توسط محفظه (کد IP) – IPX4

مرور کلی تجهیزات

این سیستم از نازل‌های استاندارد متعدد (IEC60529 شکل 5) استفاده می‌کند که در چیدمان ماتریسی با زوایای اسپری قابل تنظیم قرار گرفته‌اند و امکان تست ضد آب جامع سطوح بالایی ایستگاه‌های شارژ با مشخصات مختلف را فراهم می‌کند. این امر آن را به راه‌حلی ایده‌آل برای سازمان‌های تست شخص ثالث و آزمایشگاه‌های کارخانه‌ای تبدیل می‌کند.

مشخصات فنی

مورد	پارامترها
منبع تغذیه	AC380V 50Hz، 15 کیلووات، با کلید هوای محافظ نشتی
اندازه نمونه	استاندارد: 9009002400 میلی‌متر
استاندارد تست	IEC60529-2013، تست باران IPX4
پارامترهای نازل	قطر خارجی: Φ102 میلی‌متر قطر کلاهک کروی: SΦ75.5 میلی‌متر سوراخ مرکزی: 1 دو حلقه داخلی: 24 سوراخ، فاصله 30 درجه چهار حلقه خارجی: 96 سوراخ، فاصله 15 درجه کل سوراخ‌ها: 121 قطر سوراخ: Φ0.5 میلی‌متر جنس: برنج

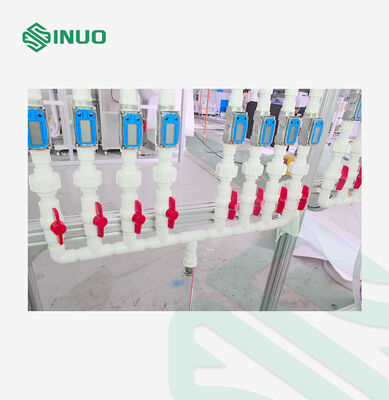

نرخ جریان	10 لیتر در دقیقه ±5% در هر نازل، تحت نظارت فلومتر، نرخ جریان کل از طریق صفحه لمسی قابل تنظیم است
فاصله بارندگی	حداقل فاصله نازل تا نمونه: 0.3–0.5 متر (طبق استاندارد)
جهت اسپری	زاویه نازل به صورت دستی برای مطابقت با سطح نمونه قابل تنظیم است

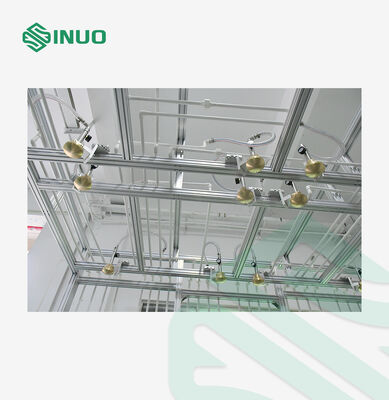

نصب نازل	نازل‌ها در بالای محفظه قرار گرفته‌اند، با زاویه 45 درجه به سمت پایین (قابل تنظیم)، 6 ردیف * 4 ستون
گیج فشار	0–1 مگاپاسکال، قابل نمایش
مدت زمان تست	0.01 ثانیه – 99.9 دقیقه، قابل برنامه‌ریزی
سیستم تامین آب	آب اسپری از مخزن از طریق پمپ برند با سیستم گردش آب تامین می‌شود (توسط کاربر ساخته می‌شود)
سیستم کنترل	PLC میتسوبیشی، رابط صفحه لمسی، نمایشگر فلومتر با حالت‌های عملیاتی دستی و خودکار
ثبت نشتی	بازرسی دستی
جابجایی نمونه	نمونه از طریق لیفتراک بارگیری/تخلیه می‌شود
حفاظت ایمنی	حفاظت توالی فاز، حفاظت نشتی، حفاظت اتصال کوتاه، حفاظت عملیات غیرعادی
