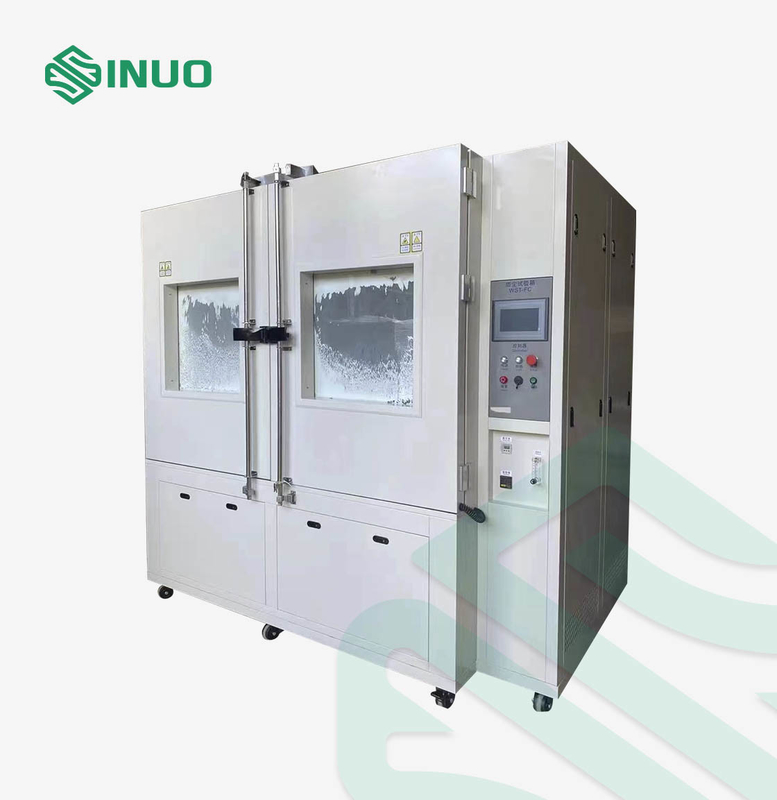

IEC60529 IP5/6X ایستگاه شارژ EV اتاق آزمایش شن و غبار

ایستگاه های شارژ، کابینت های الکتریکی، کابینت های ذخیره انرژی

محدوده اندازه بیشتر از: W (260~2000) × D (200~1000) × H (1000~3000) mm نیست

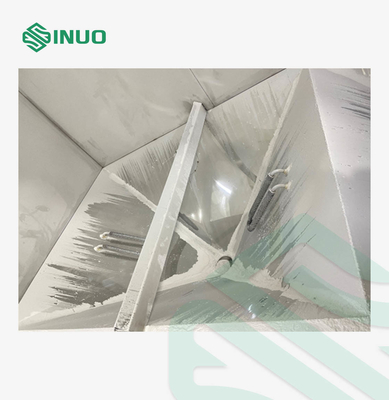

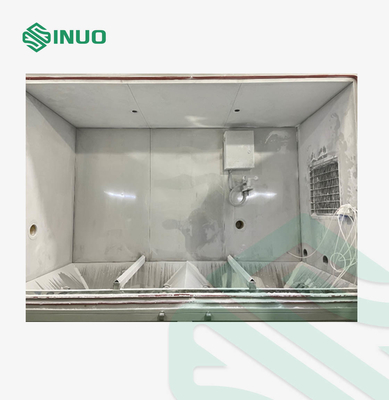

الف) یک قیف (به طور کلی ۴ قطعه) در هر یک از چهار گوشه استودیو نصب می شود، 2 قیف در وسط (به طور کلی ۶ قیف)و یک فیلتر گرد و غبار فلزی بر روی سطح بالای قیف نصب شده است.

ب) مجموعه ای از دستگاه های چرخش بین قسمت پایین پلتفرم بارگیری و صفحه پایین انبار طراحی شده است،و گرد و غبار از طریق مسواک های گرد و غبار به چهار گوشه ی آن کشیده می شود.

ج) یک فن مخلوط با قدرت بالا در پایین قیف نصب شده است تا گرد و غبار را از طریق کانال گردش هوا به اتاق کار برای قرار دادن ارسال کند.

د) پاسخگویی به الزامات آزمایش پرتاب گرد و غبار IP5X و IP6X. جریان هوای پرتاب گرد و غبار در اتاق آزمایش می تواند گرد و غبار را به طور مساوی در اتاق آزمایش تعلیق و توزیع کند.غلظت گرد و غبار 2 ~ 4kg / m3 (تنظیم پذیر). گرد و غبار آزمایش به طور مساوی و آهسته بر روی بستر قرار می گیرد. در نمونه آزمایش، آن را بیش از 2m / s (قابل تنظیم) نیست.

a) تجهیزات مجهز به سوراخ های آزمایشی φ50 میلی متر (یک سوراخ در سمت چپ و راست دستگاه با قطر 50 میلی متر)

ب) سوراخ آزمایش با پلاگین مهر و موم و پوشش سوراخ فولاد ضد زنگ مجهز است.

الف) نصب چراغ های LED در بالای استودیو برای مشاهده.

ب) دکمه سوئیچ روشنایی بر روی پنل کنترل کابینت کنترل طراحی شده است.

ج) زمان استفاده عادی لامپ روشنایی ≥ 1000 ساعت است.

a) پمپ خلاء: پمپ خلاء یک مرحله ای دو چرخ (2HP)

ب) سنسور: مجهز به یک سنسور فشار دیفرانسیل الکترونیکیکه می تواند فشار فرقی قطعه آزمایش را از طریق یک شیر تنظیم فشار کنترل کند تا الزامات آزمون مربوطه را برآورده کند.

ج) سیستم خلاء شامل یک پمپ خلاء، لوله خلاء، شاخص فشار U شکل خلاء، اندازه گیری جریان هوا و غیره است.فشار تنظیم کننده سه قطعه و لوله اتصال.

د) خط لوله خلاء: سیستم لوله شامل لوله های مس، لوله های لاستیکی و دریچه های تنظیم فشار فیلتر هوا است.

e) اندازه گیری فشار به شکل U: نمایش فشار دیفرانسیل.

f) اندازه گيري جريان هوا: اندازه گيري جريان روتر شيشه اي نرخ تخليه (حداقل 5 کانال فشار خلاء)

a) یک سیستم گرمایش در داخل استودیو برای تخلیه رطوبت در طول آزمایش طراحی شده است.

ب) دستگاه گرمایش از لوله های گرمایشی فولاد ضد زنگ استفاده می کند که در سمت چپ و راست جعبه نصب شده اند و سطح آن توسط صفحات فولاد ضد زنگ سوراخ شده محافظت می شود.

ج) گرم کننده توسط یک رله حالت جامد و به طور خودکار از طریق PID تنظیم می شود تا دمای اتاق کار را کنترل کند.

د) فرآیند خشک کردن بر روند آزمایش تاثیر نخواهد گذاشت.

a) یک کابینت کنترل مستقل برای نصب قطعات الکتریکی را تنظیم کنید.

ب) کابینت کنترل در یک مکان مناسب برای کار با توجه به نیازهای کاربر قرار داده می شود.

a) الزامات محیط زیست: دمای محیط: -5°C~40°C؛ رطوبت نسبی: ≤90%RH؛ فشار جوی: 86kPa~106kPa

ب) نیاز به قدرت: ولتاژ: 380V AC (± 10٪) ، سیم سه فاز + سیم حفاظتی زمین، مقاومت زمین ≤ 4Ω

فرکانس: 50Hz±10%

ج) قدرت عملیاتی: حدود 26KW، مشمول طراحی نهایی

a) سوئیچ هوا: جریان بیش از حد، گرم شدن بیش از حد و مدار کوتاه.

ب) سیستم گرمایش: محافظت از نشت، مدار کوتاه و بیش از حد و غیره

ج) استودیو:

حفاظت از بیش از حد دما تنظیم شده --- حالت حفاظت از بیش از حد دما 1

کنترل کننده آلارم خاموش شدن بیش از حد درجه حرارت را تنظیم می کند --- حالت حفاظت از بیش از حد درجه حرارت 2

d) مجموعه ی توالی فاز تغذیه و حفاظت از از دست دادن فاز

e) حفاظت از نشت

f) مجهز به چراغ های سه رنگی با عملکرد هشدار صوتی و نور و عملکرد قفل درب

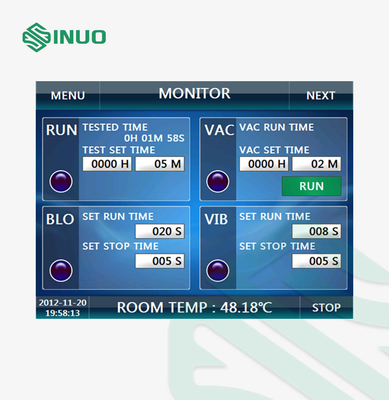

g) هنگامی که عملکرد حفاظت اجرا می شود،پنل کنترل شماره هشدار را بر روی صفحه نمایش LCD نشان می دهد تا به کاربر اطلاع دهد که چه نوع نقصی رخ داده است و منبع برق مدار اصلی را قطع کنددستگاه فقط بعد از حذف خطا می تونه راه بندازه

h) در سیستم کنترل الکتریکی یک دستگاه قفل وجود دارد. هنگامی که فن گردش شروع نمی شود یا بیش از حد بار دارد، واحد خنک کننده و سیستم گرمایش نمی توانند شروع شوند.واحد یخچال خواهد شد غیرفعال زمانی که واحد تحت فشار فوق العاده بالا است، فشار بسیار پایین، یا بیش از حد، و مرطوب کننده نمی تواند شروع شود زمانی که کمبود آب وجود دارد.

i) توابع کمکی: عملکرد سیگنال زمان، عملکرد تشخیص قطع اتصال ورودی، عملکرد محافظت از قطع برق، عملکرد هشدار دمای بالا و پایین و رطوبتعملکرد عملکرد اتوماتیک سیستم خنک کننده، عملکرد خود تشخیص، عملکرد تشخیص قطع آب، عملکرد نمایش آژیر، عملکرد زمان بندی (استارت اتوماتیک، توقف اتوماتیک) ، عملکرد عملیات پشتیبان، عملکرد کمک
