آنالایزر ایمنی الکتریکی خودروهای انرژی جدید ISO 6469 برای خودروهای هیبریدی

آنالایزر ایمنی الکتریکی ISO 6469 برای خودروهای الکتریکی و هیبریدی

استانداردها و بندهای منطبق

ISO 6469-1:2019 وسایل نقلیه جاده ای با موتور الکتریکی - مشخصات ایمنی - قسمت 1: سیستم ذخیره انرژی قابل شارژ (RESS)

IEC 62196:2020 دوشاخه ها، پریزها، کانکتورهای خودرو و ورودی های خودرو - شارژ رسانا وسایل نقلیه الکتریکی

...

بررسی اجمالی تجهیزات

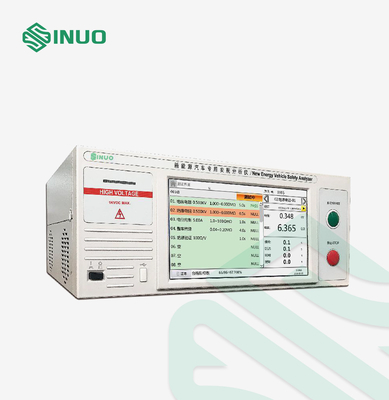

با توسعه سریع وسایل نقلیه انرژی جدید، بازار پس از فروش خودرو که پشت سر شرکت های خودروسازی قرار دارد نیز توجه زیادی را به خود جلب کرده است.خدمات مربوط به خودرو که در فرآیند استفاده از وسایل نقلیه با انرژی جدید رخ می دهد، مانند تعمیر و نگهداری، اصلاح خودرو و بازرسی خودرو، باید دوباره برای ایمنی خودرو آزمایش شوند.برای فروشگاه‌های 4S، دفاتر مدیریت خودرو و سایر مکان‌های استفاده، ما سری SNE 68 از آنالایزرهای ایمنی ویژه را برای وسایل نقلیه با انرژی جدید توسعه داده‌ایم.

پروژه تست

1. آزمون یکسان سازی پتانسیل:

مقدار مقاومت اتصال بین تمام پوسته های رسانا در معرض و سکوی الکتریکی؛مقاومت بین هر دو پوسته رسانا در معرض دید که می توان همزمان لمس کرد.

2. مقاومت عایق سوکت شارژ:

این که آیا مقاومت عایق بین پایانه های خط فاز سوکت شارژ AC خودرو یا پایانه های مثبت و منفی سوکت شارژ DC و پلت فرم الکتریکی می تواند الزامات را برآورده کند.

3. تست مقاومت عایق خودرو:

برای تشخیص اینکه آیا مقاومت عایق در سطح خودرو می تواند الزامات را برآورده کند یا خیر استفاده می شود.به مقاومت عایق مدار حاوی منبع تغذیه ولتاژ سطح B و مقاومت عایق بار ولتاژ سطح B بدون منبع تغذیه تقسیم می شود.

4. تأیید عملکرد تشخیص عایق:

خودرو دارای عملکرد تشخیص مقاومت عایق است.این مورد برای تشخیص اینکه آیا وسیله نقلیه می تواند به طور معمول سیگنال هشدار را در صورت از کار افتادن عایق خودرو به راننده ارسال کند استفاده می شود.

توابع و ویژگی ها

1. ادغام چند منظوره: یکسان سازی پتانسیل، عایق سوکت شارژ، عایق خودرو (عایق بسته باتری)، نظارت و آزمایش مقاومت عایق.

2. پشتیبانی از عملکرد اسکن VIN خودرو، می تواند به طور خودکار پارامترها و مراحل تست مربوطه را فراخوانی کند و داده های آزمایشی را در ارتباط ذخیره و چاپ کند: ذخیره سازی داده ها، فیلتر کردن پرس و جو، مدیریت اطلاعات.

3. حفاظت کامل: اگر دوشاخه به برق وصل نباشد، دستگاه تشخیص ولتاژ بالا را شروع نمی کند.کشیدن دوشاخه در حالت تشخیص، منبع تغذیه پریز را قطع می کند:

4. اسکن شروع کد، شروع دکمه، شروع کنترل از راه دور و سایر روش های شروع برای رفع نیازهای مشتریان مختلف.

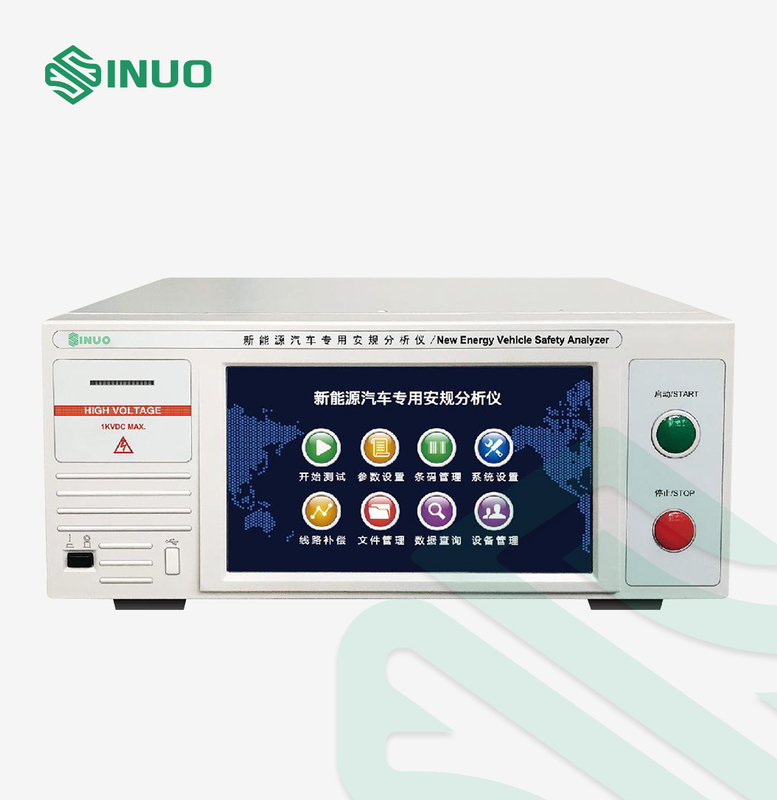

5. با استفاده از اندازه استاندارد 4U، صفحه نمایش لمسی 10.1 اینچی، عملیات مختصرتر است.

6. تست های کانال بیشتری را می توان در صورت نیاز سفارشی کرد.

پیکربندی اصلی

پارامترهای فنی
