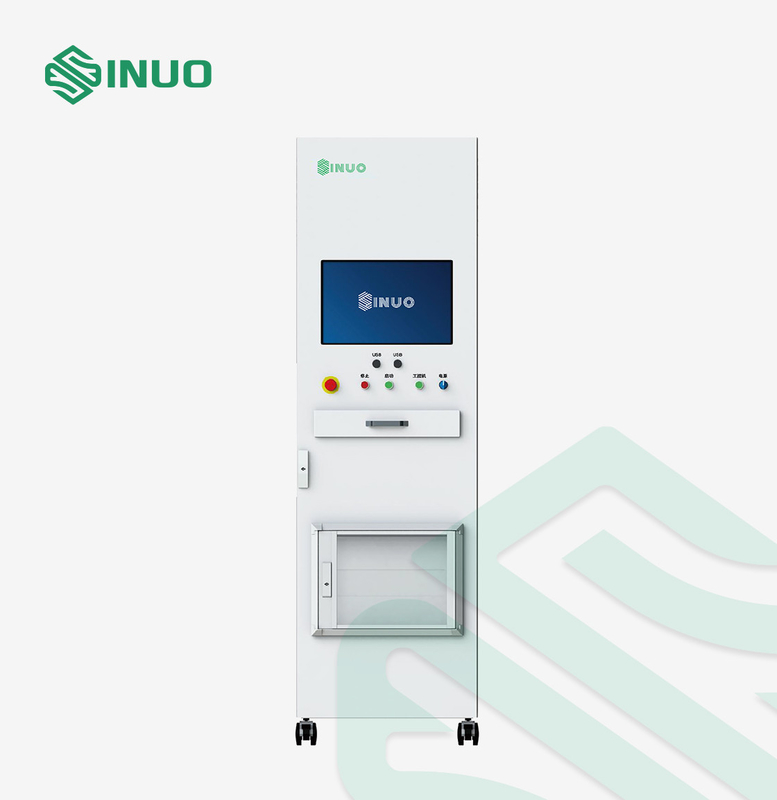

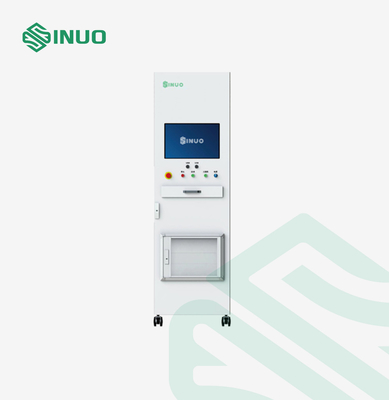

تجهیزات تست تساوی پتانسیل ایمنی ISO 6469 10 کانال

سیستم تست یکسان سازی پتانسیل ویژه خودروهای الکتریکی ISO 6469

استانداردها و بندهای منطبق

ISO 6469-1:2019 وسایل نقلیه جاده ای با موتور الکتریکی - مشخصات ایمنی - قسمت 1: سیستم ذخیره انرژی قابل شارژ (RESS)

IEC 62196:2020 دوشاخه ها، پریزها، کانکتورهای خودرو و ورودی های خودرو - شارژ رسانا وسایل نقلیه الکتریکی

GB 7258-2017 شرایط فنی ایمنی برای عملکرد وسایل نقلیه موتوری

...

بررسی اجمالی تجهیزات

این سیستم تست می‌تواند تست یکسان سازی پتانسیل را برای اجزای ولتاژ بالا خودروهای الکتریکی در طول فرآیند مونتاژ کل خودرو انجام دهد.برای اطمینان از اینکه اختلاف پتانسیل بین هر بخش رسانا در معرض ولتاژ بالا به حداقل رسیده است، باید آزمایش یکسان سازی پتانسیل را بر اساس الزامات استانداردهای بین پوسته قطعات ولتاژ بالا و پلت فرم الکتریکی و همچنین هر دو قسمت رسانا در معرض دید انجام دهیم. می تواند توسط مردم در همان زمان لمس شود.

اصل
1. یک جریان مشخص را از منبع تغذیه بدون باری که بیش از 12 کیلو ولت نباشد، بگیرید، سپس آن را در میان سیم زمین پورت شارژ خودرو، پوسته رسانا و قاب خودرو در معرض دید قرار دهید، مقدار مقاومت زمین را با افت ولتاژ اندازه‌گیری شده محاسبه می‌کنیم.

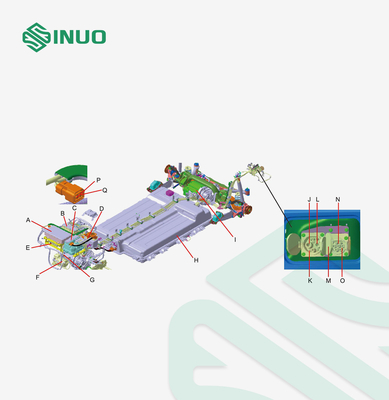

2. برای آزمایش مقاومت رسانایی بین سیم زمین هر رابط شارژ خودرو، پوسته رسانا در معرض قطعات و قاب خودرو با فاصله حداکثر 2.5 متر.

شرایط قاضی

توابع اصلی

1. چند کاناله: یکپارچه سازی پتانسیل 10 کانالی.

2. صفحه نمایش: صفحه نمایش LCD 21.5 اینچی رنگی واقعی استفاده می شود و رابط فرآیند آزمایش قابل مشاهده است که برای مشاهده و قضاوت راحت است.


3. پلت فرم باز: مجهز به عملکرد ویرایش برنامه آزمایشی، عملکرد ویرایش پروژه آزمایشی، عملکرد ویرایش و چاپ گزارش آزمایش، عملکرد تنظیم مجوز کاربر و غیره.


4. عملکرد کد اسکن: می تواند شماره VIN وسیله نقلیه، شماره VSN و شماره لوازم جانبی اصلی را ضبط کند و به طور خودکار بارکد را برای چاپ گزارش آزمایش پس از اتمام آزمایش مرتبط کند.


5.مدیریت مجوز: تنظیمات مجوز چند سطحی، که برای مدیریت راحت است.


6. مدیریت داده: مدیریت داده های مختلف، حفاظت از یکپارچگی و امنیت داده ها، و عملکردهایی مانند پرس و جو و صادرات برای رفع نیازهای مدیریت داده خط تولید.


7. حفاظت ایمنی: حفاظت از جریان بیش از حد، حفاظت از ولتاژ بیش از حد، حفاظت در برابر ولتاژ، حفاظت از جریان نشتی و حفاظت اضطراری و غیره.


8. داده های عظیم: پشتیبانی از ذخیره سازی و تجزیه و تحلیل عظیم داده ها.اتصال سیستم MES و غیره


9. راه اندازی انعطاف پذیر: از چندین روش راه اندازی مانند راه اندازی کد اسکن، راه اندازی دکمه، راه اندازی از راه دور و غیره پشتیبانی می کند.

10. قضاوت هوشمند: شاخص های کلیدی همگی عملکرد تعیین حدود بالا و پایین را دارند، به طور خودکار قضاوت می کنند و به طور موثر از وقوع بازرسی های از دست رفته جلوگیری می کنند.

ویژگی های اصلی تجهیزات

پارامترهای فنی و پروژه های آزمایشی
